Памятка по Eagle

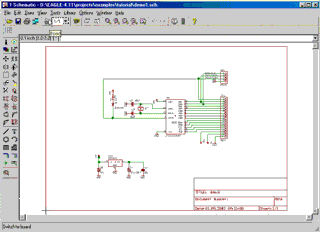

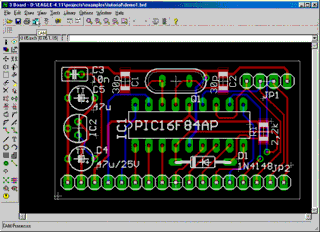

Eagle представляет собой программное обеспечение для разработки электронных схем и печатных плат. Работает под Windows, Linux и Mac OS X. Имеется бесплатная версия.
Часто используемые клавиши
| F1 | Справка |
| F2 | Перерисовка экрана |
| Alt+F2 | Масштаб по размеру |
| F3 | Увеличение масштаба |
| F4 | Уменьшение масштаба |
| F5 | Центрирование по курсору мыши |
| F6 | Сетка |
| F7 | Перемещение объектов MOVE |
| F8 | Расщепление объектов SPLIT |
| F9 | Отмена действия UNDO |
| F10 | Повторное действие REDO |
| Ctrl+Click | Перемещение группы (в режиме MOVE) |
| Shift+Click | Удаление защищённого объекта (в режиме DELETE) |
Типовые компоненты
| supply1 : GND | Общая земля |
| supply2 : +5V | Общее питание +5V |
| resistor : R-EU_ : R-EU_0207/2V | Резистор с шагом 2.5 мм |
| resistor : С-EU : C-EU025-025×050 | Конденсатор с шагом 2.5 мм |
| resistor : С-EU : C-EU050-025×075 | Конденсатор с шагом 5 мм |
| resistor : СPOL-EU : CPOL-EUE2.5-5 | Электролитический конденсатор с шагом 2.5 мм |
| led : LED : LED3MM | Светодиод с шагом 2.5 мм |
| jumper : JP1E | Одиночный джампер |
| pinhead : PINHD-1×6 | Штыри 1×6 |
| pinhead : PINHD-1×10 | Штыри 1×10 |
| crystal : XO- : XO-14 | Кварцевый генератор в корпусе DIL14S |
| atmel : MEGA163*P : MEGA163P | Микроконтроллер Atmel ATmega163 в корпусе DIL40 |
| ftdichip : DLP-USB232M-G | Модуль DLP-USB232M |
